Каскадное управление 2 насосами, 3 насосами или 4 насосами












Каскадное управление 2 насосами, 3 насосами или 4 насосами


Шкафы управления насосами ШУН, которые производит компания СПИК СЗМА, могут использоваться для управления насосами на насосной станции по заданной программе. Шкаф ШУН позволяет уменьшить расходы на ремонт и замену насосного оборудования, улучшить производительность насосной станции и обеспечить удаленный мониторинг.

Принцип каскадного управления насосами

Каскадное управление насосами достаточно точно позволяет контролировать заданное давление или производительность в линии за счет интеллектуального регулирования и поэтапного подключения-отключения насосов. На иллюстрации ниже показан принцип работы шкафа управления 2 насосами.

Станция управления

Включение каскадов шкафа управления 2 насосами

Перед запуском контроллер проверяет давление в линии. При недостатке давления запускается насос М1. Он подключается к преобразователю частоты (ПЧ) с помощью контактора КМ11. Это первый каскад управления. Преобразователь частоты плавно с помощью ПИД-регулятора управляет производительностью насоса М1 и при недостаточном давлении в линии увеличивает производительность насоса вплоть до максимальной. При достижении максимальной производительности насоса М1 производится его подключении напрямую к сети с помощью контактора КМ12. При этом контактор КМ11 синхронно отключает ПЧ от насоса М1. Преобразователь частоты сбрасывает частоту и переключается в режим ожидания.

Если после этого давление в линии снова окажется недостаточным, будет подключен следующий каскад шкафа управления 2 насосами. Для этого к ПЧ с помощью контактора КМ21 подключается насос М2, и также как и в предыдущем случае регулируется его производительность частотой ПЧ.

Контактор КМ22 нужен для выхода на максимальную производительность насосной станции. При этом контактор КМ21 синхронно отключает ПЧ от насоса М2 и преобразователь частоты отключается от работы. Таким образом, экономится электроэнергия, затрачиваемая на тепловые потери ПЧ.

Станция управления

Отключение каскадов шкафа управления 2 насосами

При превышении давления в линии отключается контактор КМ22 и синхронно подключается контактор КМ21. Частотный преобразователь устанавливает частоту, равную частоте вращения вала электродвигателя насоса М2 (осуществляется подхват вращения) и плавно снижает частоту. Этот безударный метод работы оборудования позволяет продлить срок службы насосов. Таким функционалом обладают частотные преобразователи TOSHIBA, которые поставляет компания СПИК СЗМА.

Если после этого давление в линии снова окажется избыточным, будет отключен второй каскад шкафа управления 2 насосами. Для этого с помощью контактора КМ21 от ПЧ отключается насос М2. Контактором КМ12 от сети отключается насос М1 и синхронно включается контактор КМ11, подключая ПЧ к насосу М1. Также как и в предыдущем случае, частотный преобразователь безударно подхватывает вращение вала электродвигателя насоса М1. Далее регулируется его производительность частотой ПЧ.

Станция управления

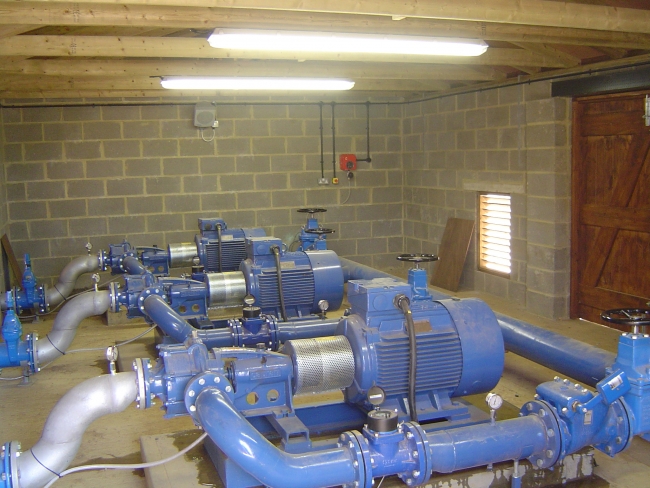

Шкафа управления 3 насосами, 4 насосами

Рассмотренный выше принцип каскадного управления 2 насосами можно распространить для каскадного управления 3 насосами и более. Для этого у компании СПИК СЗМА вы можете купить шкафы управления 3 насосами, а также шкафы управления 4 насосами. По вашему техническому заданию мы готовы разработать любой шкаф автоматики управления насосами. Компания СПИК СЗМА более 10 лет производит и поставляет аналогичные шкафы с частотными преобразователями Toshiba, хорошо зарекомендовавшими себя в различных условиях эксплуатации.
